常用的导线连接方法

发布时间2022-10-25人气:87

电线除了用螺钉压接法、导线头压接鼻法、瓦形垫端子连接法、并沟线夹接线法、多股导线盘压接法外;可以采用缠绕法进行搭火接法。这个要看各自人的工艺水平的电线接头的接法有什么规范吗?为什么接电线不准使用缠绕方法连接?

其实国家也没有一个严格的规范,接线是电气技术师傅的基本功。导线的连接关系到负载与供电线路的安全,不然会导致接头发热而出现各种故障或事故。


常用的导线连接方法有:

一、单股铜芯与单股铜线之间的直接连接,这种方法基本上是大多数电工师傅们常用的接线方法,其具体操作为;

1.首先用剥线钳或电工刀将绝缘皮剥削掉,留出裸体导线50mm,然后把两个线头互相用手绞合3圈;

2.然后板直线头,将每个线头在另一个线芯上紧密缠绕5~6圈;

3.缠绕好后,剪去多余的线头,用钢丝钳钳平切口的毛刺。

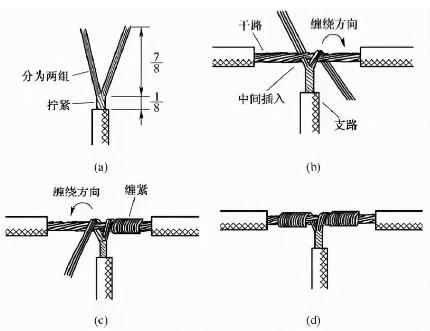

二、截面积不同的单股铜导线的分支连接方法。把支线的线头与干线线芯十字相交,距离根部留出5mm,然后按照顺时针方向紧密缠绕5圈,切去多余的线芯,用钢丝钳钳平切口上的毛刺即可。

三、不同截面积导线的对接。首先将细导线在粗导线线头上紧密缠绕5~6圈,弯曲粗导线头的头部,使它紧压在缠绕层上,再用细线头缠绕3~5圈,切去多余线头,钳平切口毛刺即可。

四、软、硬导线的对接。首先将软线在单股线线头上紧密缠绕5~6圈,弯曲单股线头的端部,使它压在缠绕层上,以防止绑线松脱。

五、导线的多头并接。同相导线在接线盒内的连接并接,也称为人字连接。将剥削好的线头并齐捏紧,用其中一根线芯紧密缠绕另外的线芯5圈,切去多余线头,再将其余线头弯回压紧在缠绕层上,切去多余线头,钳平切口毛刺即可。

六、单股导线与多股导线的连接。根据导线的截面积选择合适的连接管,清除连接管内的表面氧化物,将导线插入管内,并留出30mm线头,然后用液压钳进行压接,压接的口面数根据导线的截面积大小决定,一般户内接线不少于4个口。


以上为个人经验之谈,具体操作根据上述情况合理掌握即可。
