高压电缆和低压电缆具体如何区别

发布时间2022-10-25人气:105

高压电缆低压电缆的区别是什么?

一、低压电缆与高压电缆的区别

高压电缆从内到外分别为导体-内半导体层-绝缘层-外半导体层-金属铠装-护套层;

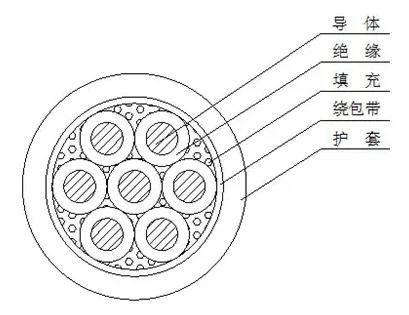

低压电缆从内到外分别为导体-绝缘层-钢带-护套(很多低压电缆都没有钢带)

高压电缆和低压电缆最主要的区别就是,高压电缆比低压电缆多了半导体层和屏蔽层。所以高压电缆比低压电缆绝缘层要厚的多,并且结构复杂,工艺要求也高。


(一)半导体层

内半导体层主要作用是改善电场效应,由于高压电缆导体和绝缘层之间有空隙,容易产生局部放电破坏绝缘层。为了改善这一情况,所以在金属导体和绝缘层之间加一层半导体材料的屏蔽层,起一个过渡作用。外半导体层和内半导体层作用一样,它的作用是避免绝缘层和金属护套之间产生局部放电。

(二)屏蔽层

高压电缆金属屏蔽层的主要作用有三个:

1、 屏蔽电场

既然是屏蔽层,顾名思义就是起到屏蔽的作用。高压电缆内的电压非常高,它产生的电场是非常强的,屏蔽层可以有效的防止高压电缆对外界的干扰。

2、 运行时通过电容电流

高压线最内层是导体,中间有绝缘层,外面还有金属护套。两个导体(内部铜线+金属护套)中间被绝缘介质(绝缘层)隔开,可以把它看作成一个电容。电容的基本原理就是两个金属板,中间被绝缘介质隔开。交流电会对电容充放电,所以屏蔽层可以给电容充放电提供回路。

另外高压电缆金属屏蔽层和金属铠装都需要一端接地。

3、可作为短路电流通道

当高压电缆绝缘损坏时,如果没有屏蔽层电缆会向大地泄露,有安全隐患。如果有屏蔽层,漏电电流会通过屏蔽层流向大地。


二、如何区别低压电缆与高压电缆

1、看电缆结构。高压电缆层数多,剥开最外层里面还有铠装、屏蔽层、绝缘层、导体等。低压电缆一般拨开最外层,里面就是绝缘层或者导线。

2、查看截面。电缆最内为导电芯(为铜芯或铝芯),依次往外为:绝缘层,半导电层,屏蔽层,填充层,钢恺保护层,橡胶保护层(阻水的)。

3、查看绝缘层厚度:高压电缆绝缘层比较厚,低压电缆绝缘层比较薄。低压电缆绝缘层一般在3毫米以内,高压电缆绝缘层一般在5毫米以上。

(1)低压(1kv以下)1~3mm厚,10kv电缆5~8mm,35kv电缆10mm左右;低压或弱电电缆一般就一层绝缘层和保护层。

(2)高压电缆去除外皮后有绝缘层,就是包裹在电缆芯外面、白色的像是塑料的主绝缘层,低压电缆没有这个主绝缘层,只是橡胶保护层。

4、看电缆外层铭牌。在电缆的最外层上一般都印刷了电缆的相关参数,其中就包括电缆型号、截面积、额定电压、长度等参数。

5、查看电压登记。图纸上面一般会有YJV-1KV-4*150 或者YJV-10KV-4*150 等等这些电压等级。

电缆依据电压等级不同被习惯性分为: 1)弱电电缆:450/750V及以下; 2)低压电缆:0.6/1kv; 3)中压电缆:3-35kv; 4)高压电缆:35-110kv; 5)超高压电缆:110-750kv。

6、看生产工艺。低压电缆使用普通的聚氯乙烯和交联聚乙烯就能生产,低压电缆有普通与交联两种。中高压电缆只有交联电缆,6kv-35kv的使用三层共挤,高密度交联聚乙烯生产。
